TE Wire & Cable 公司简介

TE Wire & Cable公司成立于1941年,专业从事热电耦线、热电偶组件、延长线的研发、设计生产与校准,是北美最大的热电偶供应商,其总部位于Saddle Brook, NJ,公司集设计、生产于一体TE Wire & Cable公司收购PMC公司后,更名为TE Wire & Cable - PMC,并隶属于A Marmon Group旗下的Berkshire Hathaway公司。



TE Wire & Cable - PMC的产品应用范围广泛,包括:航空复合材料、运输、电力、自动化、医疗等。TE Wire & Cable获得“ISO - 9001”和“国际标准组织17025”。

在飞机制造行业,TE Wire & Cable - PMC主要服务的客户包括:BoeingAirbus AleniaSpirit Lochheed Vought Bombardier



2011年,TE Wire & Cable-PMC正式授权上海欧行通信科技有限公司成为其在中国区总代理,为中国区热电偶用户提供技术咨询、销售、售后等一系列服务。







热电偶产品一览表



 系列  工作温度 绝缘层/外护套  分度号与精度 中心导体尺寸   特点及成功案例
 AccuClave系列--复合材料加工专用 FEP:200℃
PFA:260℃
FEP/PFA   J/K 24、28 该系列服务于以下飞机制造厂复合材料加工:
1、Boeing: B737、747、767、777、787;
2、MRO, Lockheed, Goodrich, Ditribution to Airbus,  Airbus Direct

 CEFIR系列  1204℃(连续)
1316℃(最高)
 陶瓷纤维编织 T
J
E
K or N
T*
E*
K*
14、16、16F*、18、18F*、20、20F*、22、22F*、24、24F*   * 航空制造用钛合金热处理;
 * 用于高温耐久测试;
 Refrasil系列 982℃(连续)
1093℃(最高)
石英纤维编织 T
J
E
K or N
T*
E*
K*
 12、14、14F*、16、16F*、18、18F*、20、20F*、22、24、24F*  * HG/HG901-20-KK用于Boeing与麦道铝合金与镍合金的热处理工艺;
 * 本系列为980℃只需极度高温而设计;
 * 本系列不推荐用于高温研磨应用场合;
 Q-Glass系列  704℃(连续)
871℃(最高)
高强度玻璃纤维编织 T
J
E
K or N
T*
E*
K*
 12、14、16、16F*、18、18F*、20、20F*、22、22F*、24、24F*  * Q/Q-20-NN与Q/QS-20-NN被Boeing所采用;
 * 该玻璃纤维专为高温下持续使用而设计,具备轧制型Tuffbond结构;
 * 植入高去昂度玻璃纤维可使单根导线成为绝缘体,则可充当无护套的平整绞线或配备玻璃纤维护套;
 G-Glass系列  510℃(连续)
650℃(最高)
玻璃纤维编织 T
J
E
K or N
T*
E*
K*
 14、16、16F*、18、20、20F*、22、24、24F*、26、28、30  * 本系列被用于Boeing热处理检测,是用量最大的型号;
 * 专为高温下持续使用而设计,具备轧制型Tuffbond结构;
 聚酰亚胺系列  -240℃-+260℃(连续) 双层熔融聚酰亚胺胶带 T
J
E
K or N
T*
E*
K*
14、16、16F*、18、20、20F*、22、24、24F*、26、28、30  * 支持-240℃至260℃范围内的持续工作,对温度极度或快速变化不敏感;
 * 耐磨性高,抗溶剂性强,阻燃;
 * 260℃PTFE胶带可选;
 PFA系列    阻燃挤出PFA T
J
E
K or N
T*
E*
K*

 14、16、16F*、18、20、20F*、22、24、24F*、26、28、30  * 优越的抗化学腐蚀性;
 * 阻燃,通过IEEE 383火焰测试,通过VW-1火焰测试;
 PVC系列  0-105℃(连续)  阻燃挤出PVC  T
J
E
K or N
T*
E*
K*

 14、16、16F*、18、20、20F*、22、24、24F*、26、28、30  * 优越的抗化学腐蚀性;
 * 阻燃,通过IEEE 383火焰测试,通过VW-1火焰测试;
 精密型廉金属延长导线  0-105℃(连续)
0-150℃(可选)
0-260℃(可选)
 阻燃挤出PVC

KKX
NNX
JJX

201816  * 优越的耐化学腐蚀性;
 * 优越的电气性能;

 * 通过IEEE 383阻燃实验,通过:VW-1阻燃实验;
 * 抗UV;
 * UL认证CL2,CL3,PLTC或ITC;
 廉金属补偿导线  0-105℃(连续)
0-150℃(可选)
0-260℃(可选)
 阻燃挤出PVC  KX
NX
SX
TX
EX
JX
201816  * 优越的耐化学腐蚀性;
 * 优越的电气性能;

 * 通过IEEE 383阻燃实验,通过:VW-1阻燃实验;
 * 抗UV;
 * UL认证CL2,CL3,PLTC或ITC;



热电偶线缆参数指标

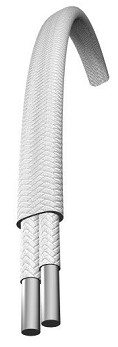

CEFIR® 系列 - Ceramic Fiber up to 2400F-陶瓷纤维单次最高工作温度可达1316℃

指标描述:
介质层与外护套材料: 陶瓷纤维编织
工作温度: 持续工作温度:1100℃(标准版)/1200℃(加强版)单次最高工作温度:1200℃/1316℃
常用分度号: K型、N型
常用偶丝尺寸: 20AWG(0.81mm)
精度(可选): +/-1.1℃ or 0.4%t (2750D标准)
+/-1.1℃@0-538℃且0.4%t@>538 (BAC5621标准)
标准规格: 1卷(1k FT/卷,1k FT=305m)
校准服务: 校准温度点可按客户要求定制,提供首尾校准
校准标准: 符合ANSI/NCSL Z540-1, AMS 2750-D,BAC5621-K, ST 2155-D,ASTM E207-08


参数指标下载(DataSheet Download)


CEFIR系列--中文版参数指标

CEFIR系列陶瓷纤维高温热电偶(1316℃/1204℃)


CEFIR Series--English Version Datasheet

CEFIR®2400 Heavy Build Ceramic Fiber--陶瓷纤维加强型,温度达1316℃

CEFIR®2200 Standard Build Ceramic Fiber--陶瓷纤维标准型,温度达1204℃


Refrasil® Vitreous Silica Fiber up to 2000F (1100℃) 石英玻璃纤维,单次最高温度可达1100℃

指标描述:
介质层与外护套材料: 石英纤维编织
工作温度: 持续工作温度:980℃,单次最高工作温度:1093℃
常用分度号: K型、N型
常用偶丝尺寸: 20AWG(0.81mm)
精度(可选): +/-1.1℃ or 0.4%t (2750D标准)
+/-1.1℃@0-538℃且0.4%t@>538 (BAC5621标准)
标准规格: 1卷(1k FT/卷,1k FT=305m)
校准服务: 校准温度点可按客户要求定制,提供首尾校准
校准标准: 符合ANSI/NCSL Z540-1, AMS 2750-D,BAC5621-K, ST 2155-D,ASTM E207-08


参数指标下载(DataSheet Download)


Refrasil系列--中文版参数指标

Refrasil系列石英纤维高温热电偶(980℃)


Refrasil Series--English Version Datasheet

HG/HG Refrasil® Heavy Build Fiber--石英纤维编织加强型,温度最高达1093℃

HG/HG Refrasil® Standard Build Fiber--石英纤维编织标准型,温度最高达982℃


Q-Glass High Temperature Fiberglass up to 1600F (870℃)高温玻璃纤维,单次温度最高可达870℃

指标描述:
介质层与外护套材料: 高强度玻璃纤维编织
工作温度: 持续工作温度:704℃,单次最高工作温度:870℃
常用分度号: K型、N型
常用偶丝尺寸: 20AWG(0.81mm)、24AWG(0.51mm)
精度(可选): +/-1.1℃ or 0.4%t (2750D标准)
+/-1.1℃@0-538℃且0.4%t@>538 (BAC5621标准)
标准规格: 1卷(1k FT/卷,1k FT=305m)
校准服务: 校准温度点可按客户要求定制,提供首尾校准
校准标准: 符合ANSI/NCSL Z540-1, AMS 2750-D,BAC5621-K, ST 2155-D,ASTM E207-08


参数指标下载(DataSheet Download)


Q-Glass系列--中文版参数指标

Q-Glass系列高强度玻璃纤维中温热电偶(704℃)


Q-Glass Series--English Version Datasheet

Q-Glass Fiberglass Duplex--高温玻璃纤维平行型

Q-Glass TW Fiberglass Twisted--高温玻璃纤维绞合型


G-Glass Fiberglass up to 1200F (650℃) 玻璃纤维,单次最高温度可达到650℃

指标描述:
介质层与外护套材料: 玻璃纤维编织
工作温度: 持续工作温度:510℃,单次最高工作温度:650℃
常用分度号: K型、N型
常用偶丝尺寸: 20AWG(0.81mm)、24AWG(0.51mm)
精度(可选): +/-1.1℃ or 0.4%t (2750D标准)
+/-1.1℃@0-538℃且0.4%t@>538 (BAC5621标准)
标准规格: 1卷(1k FT/卷,1k FT=305m)
校准服务: 校准温度点可按客户要求定制,提供首尾校准
校准标准: 符合ANSI/NCSL Z540-1, AMS 2750-D,BAC5621-K, ST 2155-D,ASTM E207-08


参数指标下载(DataSheet Download)


G-Glass系列--中文版参数指标

G-Glass系列玻璃纤维中温热电偶(510℃)


G-Glass Series--English Version Datasheet

G-Glass Fiberglass Duplex--玻璃纤维平行型

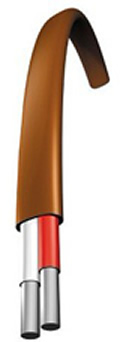

Kapton® Polyimide Tape up to 500F (260C)聚酰亚胺胶带,工作温度范围:-240℃-260℃

指标描述:
介质层与外护套材料: 聚酰亚胺
工作温度: 持续工作温度:-240℃-260℃
常用分度号: K型、N型、T型
常用偶丝尺寸: 20AWG(0.81mm)、24AWG(0.51mm)
精度(可选): +/-1.1℃ or 0.4%t (2750D标准)
+/-1.1℃@0-538℃且0.4%t@>538 (BAC5621标准)
标准规格: 1卷(1k FT/卷,1k FT=305m)
校准服务: 校准温度点可按客户要求定制,提供首尾校准
校准标准: 符合ANSI/NCSL Z540-1, AMS 2750-D,BAC5621-K, ST 2155-D,ASTM E207-08


参数指标下载(DataSheet Download)


聚酰亚胺系列--中文版参数指标

聚酰亚胺系列聚酰亚胺中低温热电偶(-240℃-260℃)


Kapton® Polyimide Tape Series--English Version Datasheet

Kapton® Polyimide Tape--聚酰亚胺胶带




PFA up to 500F (260℃),工作温度范围:-200℃-260℃

指标描述:
介质层与外护套材料: PFA挤出
工作温度: 持续工作温度:-200℃-260℃
常用分度号: K型、N型、T型
常用偶丝尺寸: 20AWG(0.81mm)、24AWG(0.51mm)
精度(可选): +/-1.1℃ or 0.4%t (2750D标准)
+/-1.1℃@0-538℃且0.4%t@>538 (BAC5621标准)
标准规格: 1卷(1k FT/卷,1k FT=305m)
校准服务: 校准温度点可按客户要求定制,提供首尾校准
校准标准: 符合ANSI/NCSL Z540-1, AMS 2750-D,BAC5621-K, ST 2155-D,ASTM E207-08


参数指标下载(DataSheet Download)


PFA系列--中文版参数指标

PFA系列PFA中低温热电偶(-200℃-260℃)


PFA Duplex Series--English Version Datasheet

PFA Insulated 500℃ (260℃)--PFA挤出


PVC Polyvinyl Chloride up to 221F (105C) PVC型,温度可达105℃

指标描述:
介质层与外护套材料: PVC挤出
工作温度: 持续工作温度:-26℃-105℃
常用分度号: K型、N型、T型
常用偶丝尺寸: 20AWG(0.81mm)、24AWG(0.51mm)
精度(可选): +/-1.1℃ or 0.4%t (2750D标准)
+/-1.1℃@0-538℃且0.4%t@>538 (BAC5621标准)
标准规格: 1卷(1k FT/卷,1k FT=305m)
校准服务: 校准温度点可按客户要求定制,提供首尾校准
校准标准: 符合ANSI/NCSL Z540-1, AMS 2750-D,BAC5621-K, ST 2155-D,ASTM E207-08


参数指标下载(DataSheet Download)


PVC系列--中文版参数指标

PVC系列PVC中低温热电偶(-200℃-260℃)


PVC Series--English Version Datasheet

PVC Duplex--PVC平行型

PVC Extruded Rip Cord--PVC挤出,带裂口设计

PVC Twisted Shielded 1 Pair--PVC双绞带屏蔽,带排绕线

KXtra® PVC Shielded 1 Pair KX compensating --PVC带屏蔽,标准KX延长线



延长导线与补偿导线

精密型廉金属延长导线:精度为:+/-1.1℃@0-105℃

指标描述:
常用型号: UP/ALPTW-20-NNX(N型)
UP/ALPTW-20-KKX(K型)
UP/ALPTW-20-JJX(J型)
介质层与外护套材料: 阻燃PVC挤出,UL认证
持续工作温度范围: PVC:0-105℃、ETFE:150℃(可选)、PFA:260℃(可选)
常用偶丝尺寸: 20AWG(0.81mm)、18AWG(1.02mm)

参数指标下载(DataSheet Download)


--中文版参数指标

PVC系列PVC中低温热电偶(-200℃-260℃)


Series--English Version Datasheet

PVC Duplex--PVC平行型



廉金属补偿导线 :精度为:+/-2.2℃@0-105℃

指标描述:
常用型号: UP/ALPTW-20-NX(N型)
UP/ALPTW-20-KX(K型)
UP/ALPTW-20-JX(J型)
介质层与外护套材料: 阻燃PVC挤出,UL认证
持续工作温度范围: PVC:0-105℃、ETFE:150℃(可选)、PFA:260℃(可选)
常用偶丝尺寸: 20AWG(0.81mm)、18AWG(1.02mm)

参数指标下载(DataSheet Download)


--中文版参数指标

PVC系列PVC中低温热电偶(-200℃-260℃)


Series--English Version Datasheet

PVC Duplex--PVC平行型



S型补偿导线:

精度:+/-5℃@0-105℃,接受高精度SX型定制,精度为: +/-3℃@0-105℃

指标描述:
常用型号: UP/ALPTW-20-SX,
介质层与外护套材料: 阻燃PVC挤出,UL认证
持续工作温度范围: 0-105℃
常用偶丝尺寸: 20AWG(0.81mm),18AWG(1.02mm)

参数指标下载(DataSheet Download)


--中文版参数指标

PVC系列PVC中低温热电偶(-200℃-260℃)


Series--English Version Datasheet

PVC Duplex--PVC平行型





热电偶组件Thermocouple Assembly

AccuClave® Autoclave Thermocouple Assembly 飞机制造复合材料专用热电偶组件

  AccuClave系列包括热电偶组件AccuClave,精密型延长线组件AccuClave -X,被广泛应用于飞机制造复合材料热处理真空炉及类似严苛的应用环境,如波音、空客。该系列提供J型和K型,符合BAC 5621标准。

  AccuClave系列的优势体现在长距离与多点的热电偶测试系统中,我们采用AccuClave-X精密型延长线连接AccuClave热电偶组件与设备系统。AccuClave直接置于炉内,一般采用1m的长度,使用完规定次数后,即可拔除,用新的组件替代,无需更换AccuClave-X精密型延长线,这样可以大大减少报废的热电偶长度,保证了不同热电偶组件在恶劣环境与次恶劣的应用环境的安全工作,同时更加便利了使用、维护和安装。

    • 温度高达 260℃;
    • 节省高压釜敷层、加载和卸载过程所需的人工和时间;
    • AccuClave® 热电偶装置防泄露,已获得专利;
    • 注塑插头,真空密闭环境中无介质脱落;
    • 根据执行标准,可一次性使用,也可以多次使用,更换简单;
    • AccuClave®-X 伸长电缆结构坚固,可连接距离较远的热电偶和仪表或插孔板。它们在高压釜内部始终保持在适当位置,可多次使用;
    • AccuClave® 热电偶电线每 914 米(3000 英尺)进行校准;
    • AccuClave®与AccuClave -X系列 热电偶可以在线追踪其校准数据和制造信息;

AccuClave
• 分度号:J型、K型;
• 中心导体尺寸:分 24 AWG(0.51mm) 和 28 AWG(0.32mm) 两种;
• 介质层材料:标准型:阻燃FEP剂挤出,持续温度:+200℃/+400℉
高温型:PFA 挤出,持续温度:+260℃/+500℉
• 货架尺寸:0.9m(3ft),4.6m(15ft),9.1m(30ft);
• 符合的标准:符合 ASTM E230、IEC 584、ANSI MC96.1和 BAC 5621 规定;
• 在线追溯:组件100%校准,激光追溯代码永久蚀刻在连接器上,可登录www.tewire.com进行查询;

AccuClave -X
• 标准长度有 3.0(10ft),6.1(20ft),9.1 米(30ft);
• 接头可用配置:公对母、公对公、母对母;
• 符合的标准:符合 ASTM E230、IEC 584、ANSI MC 96.1 和 BAC 5621 规定;
• 在线追溯:组件100%校准,激光追溯代码永久蚀刻在连接器上,可登录www.tewire.com进行查询;

参数指标下载(DataSheet Download)


AccuClave系列--中文版参数指标


AccuClave® Autoclave Thermocouple Assembly--English Version Datasheet

AccuClave® Autoclave Thermocouple Assembly

AccuClave-X® Autoclave Interconnect Cable Assembly





Metal Coverings  金属铠甲

金属保护层解决方案

    我们提供编织式与绕包式的不同材质金属保护层,提高热电偶在实际使用时的抗机械外力的能力,减少因为拖曳、夹等操作问题,所引起的介质层与外护套破损。80-90%以上的金属覆盖,能有效防止电磁干扰,保证测试精度。

1、镀锡铜编织
工作温度:<200℃




2、不锈钢编织
工作温度:<760℃
描述:
 • 材质:304不锈钢
 • 85%的典型覆盖率
 • 防磨损与机械损坏
 • 提供绝佳的拉伸强度



3、Inconel合金编织
耐高温




4、镀锌钢绕包
 • 螺旋式覆绕
 • 半椭圆形镀锌钢
 • 90%以上的覆盖率
 • 比圆线编织铠甲具有更好的防刺穿性
 • 优越的耐磨性
 • 优越的横向承力能力
 • 尺寸结构最大直径可至7.6mm

参数指标下载(DataSheet Download)


AccuClave系列--中文版参数指标

AccuClave® Autoclave Thermocouple Assembly--English Version Datasheet

Stainless Steel or Copper Overbraid--不锈钢或铜编织

Spiral Armor Half Oval Galvanized Steel Tape--镀锌钢绕包



技术文档


Reduced Drift Type K thermocouple wire 如何降低K型热电偶线的精度漂移

概述:

  防止K型热电偶在538°时因原子有序化而导致的温差。TE Wire & Cable通过LOCK IN技术,进行了包含导体热处理在内的多种工序,从而解决了K型热电偶不稳定的局限

文章下载:

Stabilized K Thermocouple Wire for Reduced Drift--



High Accuracy Thermocouple Wire超高精度热电偶

概述:

  除标准型热电偶外,我们还提供远胜于ASTM/ANS等特殊初始精度要求的ACCUTHERM系列,该系列被应用于航天航空、校验室、研发实验室等严苛精度要求的各类场合

文章下载:

Accutherm® High Accuracy Thermocouple Wire
